單段錘式破碎機主要由轉子、錘頭、破碎板、排料蓖子、保險門、殼體和驅動部分等組成。

1.破碎板位于轉子的正前方，水平線以上部分由破碎板體上裝若干齒板所組成，齒板與轉子外緣形成夾角，增加了對礦石的沖擊剪切作用，它的上端鉸接在殼體上部，下端用兩個調整裝置調節破碎板與轉子工作圓之間的間隙，以進入排料帶的物料粒度，通常此間隙為25一35mm。齒板磨損之后要及時調整，齒板由合金制成。

2.轉子。轉子是破碎機的部件，它由錘盤、端盤、隔環、錘頭、錘軸、主軸、皮帶輪、軸承和軸承座等組成。

轉子主軸采用合金鋼為材料，以滿足破碎大物料和傳遞扭矩的需要。盤體和隔環相間套在主軸上，由彈簧銷貫通緊固。雙列向心滾子軸承能夠承受很大的沖擊載荷和大跨度安裝。皮帶輪安裝于軸端，錘頭懸掛于錘盤之間，是回轉型的，當錘頭遇到大塊礦石不能一擊而碎時，它能完退避到錘盤之中，并轉子運轉平穩。

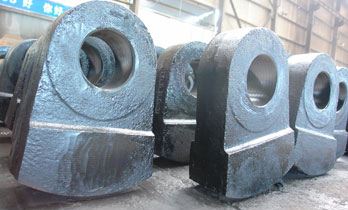

錘頭由錳鉻合金鋼鑄成，具有高性和抗沖擊能力，當它的一邊磨損之后，可以換邊使用。錘盤邊緣堆焊合金材料，錘頭可根據礦石的物理性能和所需出料粒度進行不同的排列。

3.殼體。殼體由下殼體、帶進料口的上殼體(I)及上殼體(II)組成，下殼體前后墻板上開有檢修門，供抽取排料篦子和排鐵門之用。凡與礦石接觸的內表面均有襯板保護以免磨損。上殼體(II)與下殼體鉸接，只需卸下它與相關件的結構螺栓，就可使之開啟露出轉子，以便更換襯板、錘頭或取出轉子，上殼體(II)正面有觀察門，用于檢查和緊固破碎板的連接螺栓。

4.排鐵門。排鐵門鉸接于下殼體上，并位于排料篦子的后方，當排料篦子需要調節時，它可做相應的調整，當有異物進入時，它可在離心力作用下被擠開并將異物立刻排出，繼后在重錘作用下自動閉合，從而防止為破碎物料的泄漏。當允許的排料粒度較大時，可以不裝排鐵門。

5.排料蓖子由若干塊蓖子板組成，蓖子板由合金材料澆鑄制成。排料蓖子安裝在破碎機轉子的下部，其圓包角為130°，它與轉子的間距是可調節的，隨著錘頭的磨損，轉子工作直徑縮小，除破碎板及時調節外，應及時提起排料蓖子。上提方式如下:用取蓖子的液壓千斤頂頂起托梁，同時向上調節吊掛螺栓6以達到調整間隙的目的。若不及時調整排料蓖子，空隙過大，其中的積料將加劇錘頭的磨損。

保險門鉸接在排料蓖子后部橫梁支座上，在平衡重錘作用下，既能阻止未被破碎的礦石溢出，又能將誤入機內的鐵件在離心力的作用下，迅速推開保險門順利排出，隨后自動閉合，不此停機。本保險門為可調機構，當排料蓖子調節時，保險門亦需隨其相應調整。當允許的排料粒度較大，或?qū)ε帕狭６葲]有嚴格要求時，也可不裝保險門。
