脈沖袋式除塵器由上、中、下箱體，排灰系統及噴吹系統五部分組成。上箱體包括可掀的蓋板和出風口;中箱體內有多孔板、除塵骨架、除塵濾袋及文丘里管;下箱體由灰斗、進風口及檢查門組成;噴吹系統包括控制閥、脈沖電磁閥、噴吹管和氣包。具有凈化效率高、處理氣體能力大、性能穩定、操作方便、除塵濾袋壽命長、維修工作量小等優點。

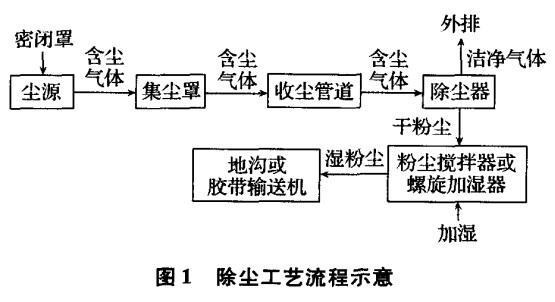

脈沖袋式除塵器工藝流程：

含塵氣體通過濾布時，濾布纖維間的空隙或吸附在濾布表面粉塵間的空隙把大于空隙直徑的粉塵分離下來，稱為篩分作用。對于新濾布，由于纖維之間的空隙很大，這種效果不，除塵效率也低。只有在使用時間后，在濾袋表面建立了厚度的粉塵層，篩分作用才比較顯著。清灰后，由于在濾袋表面以及內部還殘留量的粉塵，所以仍能保持較好的除塵效率。 對于針刺氈或起絨濾布，由于氈或起絨濾布本身構成厚實的多孔濾層，可以比較發揮篩分作用，不完依靠粉塵層來保持較高的除塵效率。

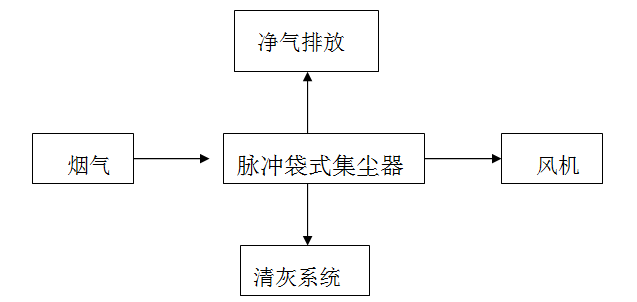

過濾式布袋除塵器是指含塵煙氣孔通過過濾層時，氣流中的塵粒被濾層阻截捕集下來，從而實現氣固分離的設備。過濾式除塵裝置包括袋式除塵器和顆粒層除塵器，前者通常利用有機纖維或無機纖維織物做成的濾袋作過濾層，而后者的過濾層多采用不同粒徑的顆粒，如石英砂、 河砂、陶粒、礦渣等組成。伴著粉末重復的附著于濾袋外表面，粉末層不斷的增厚，布袋除塵器阻力值也隨之增大;脈沖閥膜片發出指令，脈沖閥開啟， 高壓氣包內的壓縮空氣通了，如果沒有灰塵了或是小到的程度了，機械清灰工作會停止工作。

脈沖布袋式除塵器主要特點如下：

1、單位體積處理風量大，除塵效率高。

2、可直接處理含塵濃度高達1000g/Nm3的含塵氣體，經處理后氣體的排放濃度低于50mg/Nm3,也可根據用戶的要求，滿足更加嚴格的排放。

3、針對各種不同類型的煙氣，可采用不同的濾料來加以處理，使之達到排放要求，適應性強。

4、采用的脈沖閥，性能。脈沖閥使用壽命100萬次。

5、采用的PLC可編程控制器，定時或定阻自動噴吹清灰，實行自動化運行，耗氣量小，清灰，性能穩定。

6、可在線檢修。分室換袋維修不影響主機的運行。袋式除塵器結構與工作原理，袋式除塵器由上部箱體、袋室、排灰裝置及脈沖噴吹清灰控制系統等組成。袋式除塵器內部被花板劃分為兩部分。上面的部分稱之為上部箱體或凈氣室。下面這一部分稱之為袋室或?yàn)V室。
