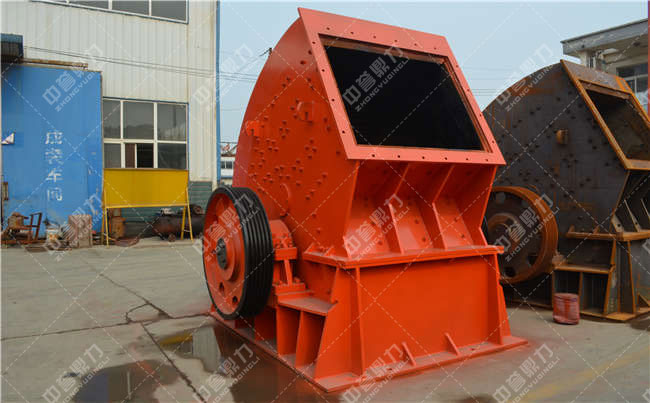

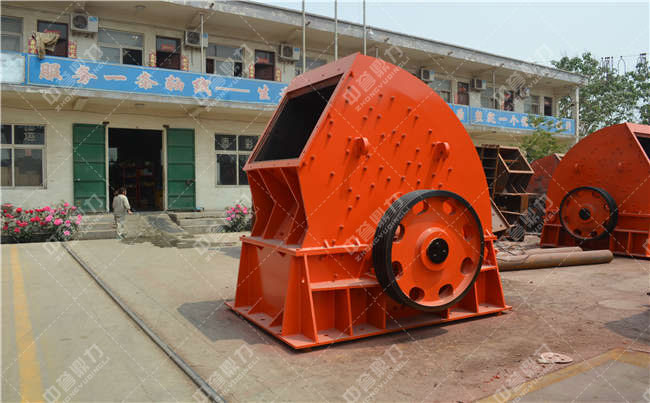

礦石破碎機被普遍使用在建材、化工、冶金、選礦、建筑等很多方面，主要由機架、轉子、蓖條、襯板、保護系統和除塵系統等六部分構成，下面簡單介紹各個部分和它在機器運行中所起到的影響。

1、機架：機殼由下機械、后上蓋、左側壁和右側壁構成，各部分用螺絲銜接成一體，頂部開一個加料口，機殼內壁部鑲以錳鋼襯板，襯板磨損后可以替換，下機械由20和40毫米普通碳素結構鋼板焊接而成，兩側為了安置軸承以支持轉子，用鋼板焊接了軸承支座，機殼和軸之間，如果無防護措施，漏灰現象是嚴重的，為了防止漏灰，在機殼上通常都會安置一種叫軸封的系統，

2、轉子：轉子是礦石破碎機的主要工作零件，轉子是由主軸、錘架構成，錘架上用錘頭銷軸將錘頭分了三排懸掛在錘架之間，為了防止錘架和錘頭的軸向竄動，錘架的兩端用壓緊錘盤和鎖緊螺母不變，轉子支承在兩個滾動軸承上，軸承用螺絲不變?cè)谙聶C(jī)架的支座上，除螺絲外，還有兩個定位銷釘不變著軸承的距，另外，為了使轉子在運行中儲存須的動能，在主軸的一端裝有飛輪。

3、蓖條：蓖條排列的方式是與錘頭運動方向垂直，與轉子的回轉半徑有須的空間的圓弧狀，合格的機械可以通過蓖條縫，過篦縫的石子由于不能通過蓖條縫而在蓖條上再取得錘頭的沖擊和破碎影響繼續被破碎，如此循環直至體積減少到可以通過蓖條縫。

4、托板和襯板：礦石破碎機用錘頭高速捶打巖石，在瞬間巖石會有了很大的速度，為了防止機架的磨損，在機架的內壁裝有錳鋼襯板，由托板和襯板等零件組裝而成了撞擊板，托板是用普通鋼板焊接而成的，上面的襯板都是高錳鋼鑄件的，與錘頭和蓖條的材料相同，組裝好后用兩根軸架于碎石機的架體上，其給料的角度，可用調整絲杠進行調整，磨損嚴重時可進行替換，以機械的性能。

5、載保護系統：金屬物對礦石破碎機是很大的威脅，為了防止金屬物進入碎石機影響事件，通常礦石破碎機都有安保護系統，在礦石破碎機的主軸上裝有安銅套，皮帶輪套在銅套上，銅套與皮帶輪則用安銷鏈接，當?shù)V石破碎機內進入金屬物或過負載時，銷子即被剪斷而起保護影響，

6、密封除塵系統：密封的目的在于防止揚塵、水分等進入軸承和相對運動的零件之間，如齒輪滾子齒嚙合處，此時又起到防止?jié)櫥�油浪費的影響，密封的好壞直接影響到滾動軸承和齒輪滾子的使用時間，從而影響到整臺機器的生產效能，由于礦石破碎機工作環境的惡劣，當下使用迷宮式密封方式比傳統的毛氈式密封系統密封成效好。
