顎式破碎機可以根據活動鄂板的擺動方式劃分為“簡單擺動式顎式破碎機”和“復雜擺動式顎式破碎機”“綜合擺動式顎式破碎機”;按照結構的組裝方式不同分為“簡擺式顎式破碎機”和“復擺式顎式破碎機”兩種。

　顎式破碎機按照活動顎板的擺動方式的分類：

一、簡單擺動式顎式破碎機

該破碎機采用曲柄雙連桿機構，且動顎上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬的物料，破碎機工作時靠懸掛在心軸上的動顎作左右擺動，因運動軌跡簡單，結構緊湊，故稱為簡單擺動式顎式破碎機。

二、復雜擺動式顎式破碎機

該破碎機工作時，在偏心軸的旋轉驅動下，動顎上的各點開始做圓周線—橢圓形——圓弧線的運動軌跡，因運動軌跡復雜，故稱為復雜擺動式顎式破碎機;但是該機較簡擺鄂式破碎機質量較輕，構件較少，結構更緊湊，生產率較高，成品粒型。

三、綜合擺動式顎式破碎機

這種破碎機是綜合了簡單擺動和復雜擺動顎式破碎機的優點而設計制造的，它的運動方式介于上述兩種破碎機之間，且生產效率比簡單擺動式高，襯板的磨損比復雜擺動的小，而且比較均勻，是一種比較的破碎設備。

按結構的不同分為組裝式和整體式

簡擺顎式破碎機使用的肘板為組裝式結構，組裝式襯板是由一個肘板體與兩個肘板頭連接后組裝而成的，這樣當肘板受到嚴重磨損時，可以只更換磨損的肘板頭以節省易耗件金屬。由于用在大型破碎機上的這種肘板較重，因此這種肘板都應設計起吊環，以便于安裝與更換。復擺式顎式破碎機上使用的為整體式肘板，因?yàn)槠渲亓亢统叽缍急容^小。

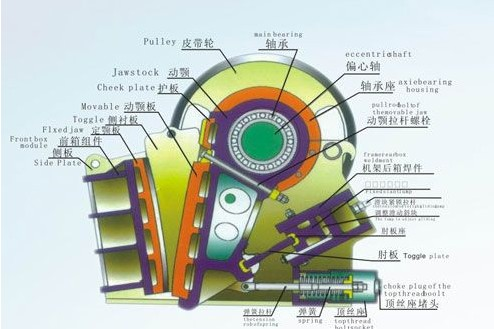

簡擺顎式破碎機工作原理

動顎懸掛在心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動。帶動兩塊推力板也往復運動，從而推動動顎做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，雖然動顎上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機中型機，用來破碎堅硬的物料。此外，這種破碎機工作時，動顎上每點的運動軌跡都是以心軸為的圓弧，圓弧半徑等于該點至軸心的距離，上端圓弧小，下端圓弧大，破碎效率較低。由于運動軌跡簡單，故稱簡單擺動顎式破碎機。

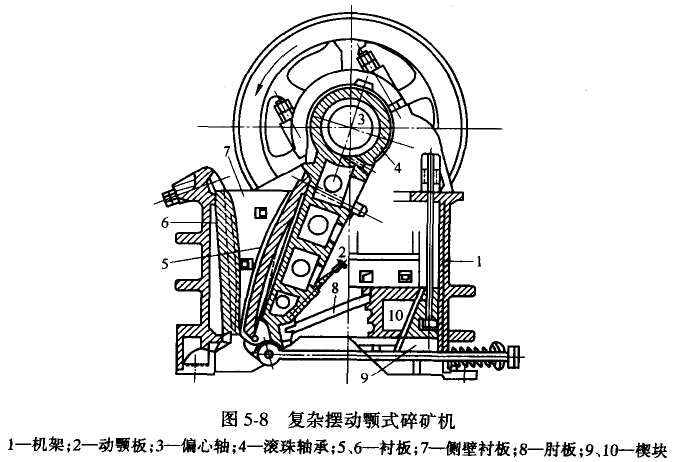

復擺式顎式破碎機工作原理

復擺顎式破碎機的動顎上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直熱鬧驅動，動顎的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動顎上各點的運動軌跡是由懸掛點的圓周線(半徑等于偏心距)，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這咱要械中動顎上各點的運轉軌跡比較復雜，故稱為復雜擺動顎式破碎機。

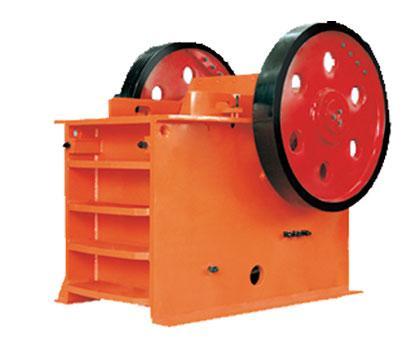

簡擺式顎式破碎機性能特點

簡擺顎式破碎機結構緊湊簡單、偏心軸等傳動件受力較小;由于動顎垂直位移較小，加工時物料較少有過度破碎現象，動顎顎板的磨損較小。

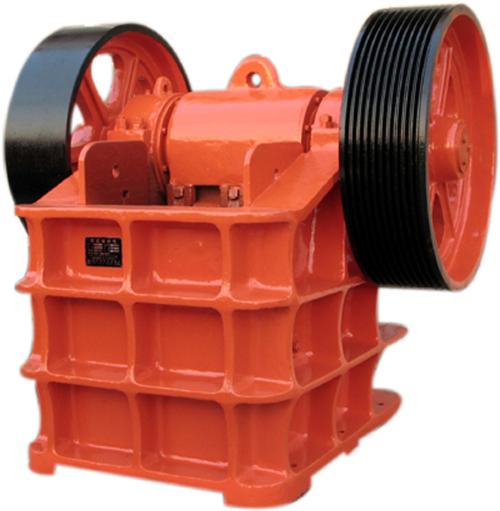

復擺式顎式破碎機性能特點

復擺顎式破碎機與簡擺式相比具有質量較輕，構件較小，結構更緊湊，破碎腔內充滿程度較好，所裝物料受到均勻破碎，加以動顎下端強制性推了成品卸料，故生產率較高等特點。
