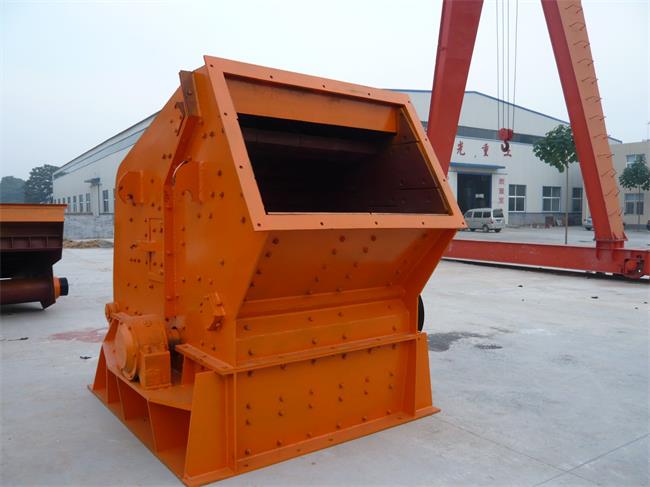

單轉子反擊式破碎機

PF系列單轉子反擊式破碎機是中譽鼎力在吸收內外技術基礎上精心設計出的新產品。單轉子反擊式破碎機與雙轉子反擊式破碎機相比較大的不同之處就是依靠單個轉子帶動進行破碎作業。PF系列單轉子反擊式破碎機可以處理粒度不大于500毫米、抗壓搶去不過320兆帕的物料，如花崗巖、石灰石、混凝土等。其可廣泛應用于高等級公路、水電、人工砂石料、破碎、建筑等汗液用石料。

PF系列單轉子反擊式破碎機工作原理

單轉子PF系列產品利用沖擊能破碎物料,工作時，在電動機的帶動下，反擊式破碎機的轉子高速旋轉，物料進入后，與轉子上的板錘撞擊破碎，然后又被反擊到襯板上再次破碎，從出料口排出。用戶可調整反擊架和轉子架之間的間隙可達到改變物料出料粒度和物料形狀的目的。

　　單轉子反擊式破碎機性能優勢

1、易損部件壽命長：板錘的磨損僅出現在迎向物料的一面，由于板錘受到的磨損較輕，金屬利用率可達45%—48%，因此大大延長了易損件的使用壽命。

2、能量利用率高：在整個機殼內有多個破碎區，利用轉子的功能，物料要經過多次破碎，而且是多功能復合粉碎。

3、能耗低：包括錘頭、反擊板在內的金屬消耗低于3g/t，單位產品電耗一般1千瓦時/噸，在破碎機械中是節約型設備。

4、過載保護裝置：破碎機的反擊板調整系統同時兼作整機的過載保護裝置，當異物(如鐵塊等)或不可破碎物塊進入破碎機后，反擊板可以自動回退彈起，讓異物通過破碎機，防止異物(如鐵塊等)或不可破碎物塊對設備產生損害。故障率低，檢修周期較長。

單轉子反擊式破碎機結構

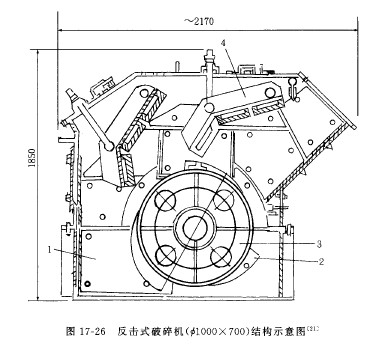

單轉子反擊式破碎機主要由轉子1、打擊板錘2、優道反擊板3、道反擊板4、懸掛反擊板的拉桿5和機體6等組成。板錘和轉子為剛性連接。

單轉子反擊式破碎機比雙轉子反擊式破碎機結構簡單，投資小。據一些廠礦的使用情況看，單轉子反擊式破碎機的生產能力約為相同規格雙轉子反擊式破碎機的2/3，在進料塊度不大時還是適用的。

雙轉子反擊式破碎機由平行排列的兩個轉子4、11，機體3，優道反擊板5，分腔反擊板9，道反擊板12等組成。

雙轉子反擊式破碎機，按轉子的回轉方向可分為三種形式：

(1)兩轉子同向回轉的反擊式破碎機，相當于兩個單轉子反擊破碎機串聯使用，可同時完成粗、中、細碎作業。破碎比大，產品粒度均勻，生產能力大，但電耗也高。采用這種機械可以減少破碎段數，簡化生產流程。

(2)兩轉子反向回轉的反擊破碎機，相當于兩個單轉子反擊式破碎機并聯使用。生產能力大，可破碎塊度大的物料，可作為大型粗、中碎破碎機使用。

(3)兩轉子相向回轉的反擊式破碎機，主要是利用兩轉子相對拋出的物料互相撞擊進行破碎，所以破碎比大，金屬磨損量較小。

雙轉子反擊式破碎機是一種粉碎比大、生產能力大(可達150t/h)、電耗省的破碎設備。在優破碎腔，可將粒徑700～1000mm的料塊破碎到100mm左右;然后進入破碎腔，繼續破碎到20mm以下，且0.08mm孔篩的篩余小于10%的粉料約占6%左右。因此，如采用此破碎機，水泥廠的石灰石破碎流程僅用一段破碎就能達到目的。

單轉子反擊式破碎機安裝維修注意事項

我的發展日新月異，大的變化就是交通的變化，每天都有高速公路在建，反擊破這一機型的存在，大的便利了施工人員，在此不得不把反擊破的安裝和維修給大家介紹下。

(一)反擊式破碎機(反擊破)的安裝

(1)反擊式破碎機(反擊破)泵帶有振動性工作的機組，在安裝時和試車前均應緊固好所有的緊固件，在生產運轉中也應定期檢查，緊固。

(2)安裝中應注意反擊破旋向(在帶輪上標有旋向箭頭)不可逆轉。

(3)把放擊破電動機安裝好后，應根據安裝情況，配備傳動帶防護罩。

(4)反擊板與板錘的間隙應按工作需要逐漸調小，調整后應用手轉動轉子數轉，檢查有無撞擊。調整完畢后，應鎖緊套筒螺母，防止反擊板受振動后螺母松動而逐漸下降與板錘相碰撞，造成事故。

(5)由于反擊式破碎機(反擊破)的出料口在下部，安裝高度以及如何與進料、出料裝置配合，均應在系統設計中考慮好。

(二)反擊式破碎機(反擊破)的維修

(1)反擊式破碎機(反擊破)運轉過程中應經常作例行檢查，當發現有不正常的聲響或軸承溫度高于70℃時，應立即停機檢查，及時故障后才可繼續開機。

(2)在反擊破運轉正常后方可加料，喂料要均勻，應防止混入鐵塊硬物。在停機前須先停止加料，停機內物料破碎完畢再停電動機。

(3)反擊式破碎機(反擊破)在檢修或調整排料口后，應先用人力轉動轉子，確認轉子與其他零件沒有摩擦和卡住現象并能靈活轉動，方可開動電動機。

(4)應經常檢查軸承座密封是否良好，軸承座內潤滑脂應每月加注一次，每三個月應部清洗換油及更換油毛氈。

(5)在檢查緊固件是否松動時，應檢查轉子兩側壓緊板錘的壓板螺釘，防止壓板松動后，板錘兩端露出轉子體，與機體碰擊，損傷機件。

(6)為操作人員及設備安，機器運轉中禁止進行修理、調整及清理工作，禁止打開各種小門。

(7)當反擊破破碎產品粒度過大時，應停機檢查板錘磨損情況，防止轉子被磨壞。當板錘因磨損需調整180°再次使用時，應使每塊板錘重量相等并保持平衡，以防止反擊破開動后發生震動。
