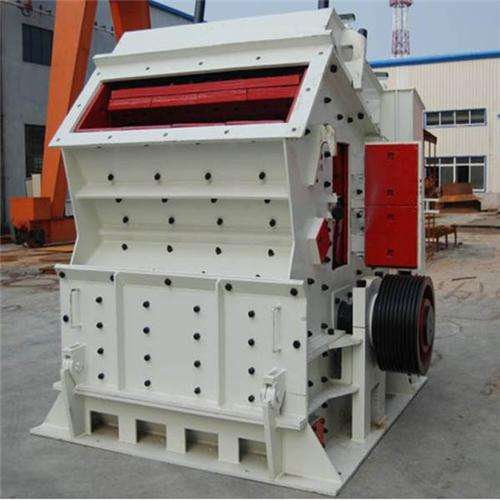

1315反擊式破碎機pf系列反擊式破碎機是我公司在吸收內外技術,結合內泥砂石行業具體工礦條件而研制的反擊式破碎機,該設備具有破碎比大、破碎后物料呈立方體顆粒、件使用壽命長等優點,推廣使用后為用戶取得了的經濟效益。工作原理:物料進入機體后碰上高速旋轉的錘頭,被錘頭迎頭打擊,大塊物料立即被打碎,碎料高速飛向反擊板,進行次碰撞破碎,反彈物料與后續飛來的物料相互撞擊破碎達到破碎目的。

結構特點:

(1)采用三重反擊板結構,使物料打擊次數增多,硬擠壓、摩擦減少、減少錘頭損耗、延長件使用壽命。

(2)反擊板與錘頭間隙通過調整螺栓能方便調節,控制出料粒度。

(3)pf1315型開蓋裝備有液壓裝置,使維修更方便。

1315反擊式破碎機工作原理

反擊式破碎機主要有前架體、后架體、下架體、轉子部件、轉動裝置、液壓站等六大部件組成。

反擊式破碎機進入工作指令后，電源接通、電動機開始加速旋轉，并通過三角皮帶帶動轉子旋轉。石料通過運輸帶、進料口進入優破碎腔，被高速旋轉的轉子板錘相撞擊，按照碰撞理論設計的轉子能使小于300mPa的大石料破碎為小塊，加之它們碰撞后又反擊到反擊板的襯板上，以及石料間的相互碰撞，大部分石料應在此腔內粉身碎骨。偶爾一些難以破碎的大石料經優腔的各種打擊后，也出現各種紋理及裂紋，它們在轉子的推動下推開優閘門，進入破碎腔，進入腔的大小石料在轉字體的離心力作用下，撞擊到反擊板上，此時，石料的速度較優腔又增加了ω 倍，使小石料能進一步破碎成更小的石料。當破碎后的石料小于第三反擊板的柵孔寬度時，石料即可通過這些柵孔漏出，大于柵孔的石料在第三破碎腔進一步破碎成成料而通過第三閘門排出。

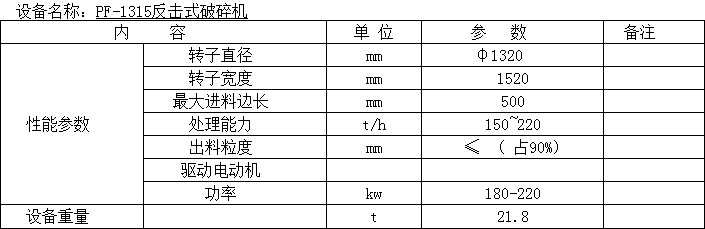

PF1315系列反擊式破碎機性能參數
