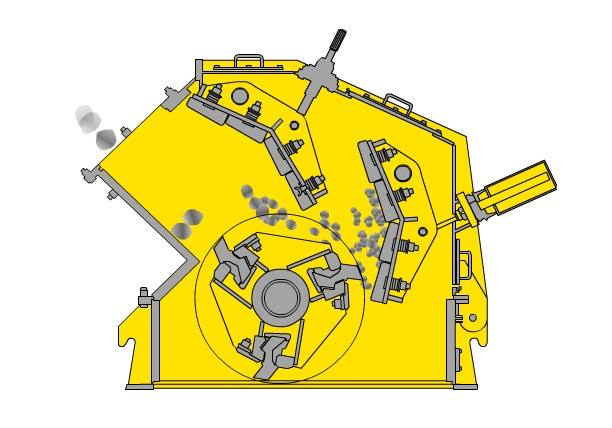

反擊式破碎機反擊襯板將自由地懸掛在機器內部。其一端通過懸掛軸鉸接在上機架的兩側;另一端則由拉桿螺栓利用球面墊圈支 承在上機架的錐面墊圈上。該反擊板同時兼作破碎機的保險裝置。當機內進人非破碎物時，反擊板受到的沖擊力急增，迫使拉桿螺栓壓縮球面墊圈，使拉桿螺栓后退 被抬起，讓非破碎物排出，了整機的安。另外，調節拉桿螺栓上面的螺母，就可改變錘頭和反擊板之間的間隙大小，進而控制破碎產品的粒度范圍。反擊式破碎機的反擊板在工作時直接接觸物料對物料進行破碎，并且反擊板在設備運行中起著很重要的作用，具有調節排料口和保險裝置的作用。

因反擊式破碎機襯板直接與物料接觸，磨損較大，因此在選用時，需要注意其制造材質。

反擊式破碎機襯板材質：反擊板一般采用鋼板焊成。其反擊面上裝有的襯板、但也可用反擊輥或篦條板組成。帶有篦縫的反擊面，其產品細粒級含量較少，設備生產能力可提高，省電耗。但存在結構復雜、反擊面磨損后難于更換、磨損快等缺陷。

反擊式破碎機襯板的工作原理：反擊板是直接對物料進行破碎的部件之一。反擊板工作原理是承受被板錘擊出的物料的沖擊，使物料受沖擊而破碎，并將沖擊破碎后的物料重新彈回沖擊區，再次進行沖擊破碎獲得所需的產品粒度。

反擊式破碎機的結構形式：①折線形：折線形反擊面能使在反擊襯板各點上的物料都是以近似垂直方向進行沖擊，因此可以獲得的破碎效果;②弧線形：弧線形反擊面能使物料由反擊襯板反彈出來之后，在圓心區形成激烈的沖擊粉碎區，以增加物料的自由沖擊破碎效果。

反擊式破碎機襯板的修復：反擊襯板受到輕微磨損的時候，建議用戶可在碳鋼或高錳鋼板上堆焊一層材料，也可以將反擊襯板從磨損較大的地方更換到磨損較小的地方。
