反擊錘式破碎機也是反擊式破碎機中其中的一種，反擊錘式破碎機廣泛用于水電、高速公路、人工砂石料、破碎等行業。是反擊式破碎機中的一種破碎產品，能處理邊長不過 500mm 、抗壓強度不過 350MPa的各種粗、中、細物料，具有結構、無鍵連接、高鉻板錘、的反擊襯板;產品形狀呈立方體，排料粒度大小可調節等性能特點。反擊錘式破碎機結構主要由錘頭轉子、機殼兩部分組成。

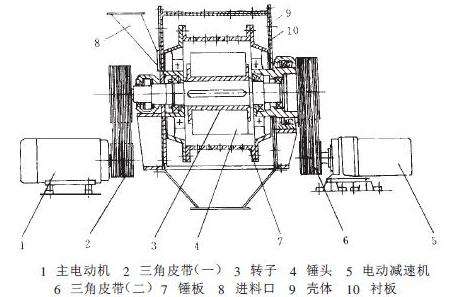

反擊式錘式破碎機結構組成

反擊錘式破碎機主要由錘頭轉子、機殼兩部分組成，錘頭轉子部分由錘頭、轉軸、轉盤、皮帶輪、飛輪、軸承等零部件組成。錘頭活動地鉸接在轉子的轉盤上，轉軸連同轉盤支撐在機殼兩側滾動軸承座上，轉軸的一端裝有飛輪起到平衡作用，另一端裝有皮帶輪通過傳動三角帶與電機連接;反擊式破碎機的機殼采用鋼板焊接而成，主要由進料斗、上部機殼、下部機殼、活動機殼組成，機殼內壁鑲有錳鋼襯板，起保護作用。

反擊錘式破碎機機殼由上下兩部分組成，分別用鋼板焊成，各部分用螺栓連接成一體，機殼的兩側壁開有檢修孔，以方便更換石硝破碎機的錘頭。襯板由高錳鋼制成，磨損后可以拆換。在機殼的前后兩面有檢修孔，可方便篩條的檢修、調整和更換。

反擊錘式破碎機的主軸上安裝有數排圓盤，在轉子圓盤上有兩排銷孔，當錘子端部磨損后可以把銷軸插在外圈孔內，從而調整錘子與篩條之間的間隙。

反擊錘式破碎機的錘頭以鉸鏈方式裝在銷軸上，由于錘頭是自由懸掛的，在高速旋轉時錘頭向外張開，當遇上難碎物件時，能沿銷軸回轉，從而避免機件損壞。為了防止圓盤和錘頭的軸向竄動，可在圓盤兩端用壓緊錘盤和銷緊螺母固定。主軸與電動機用彈性聯軸器直接聯接。

反擊錘式破碎機圓弧狀卸料篩板安裝在轉子下方，篩條的兩端裝在橫梁上，外面的篩條用壓板壓緊，篩條排列方向與轉子運動方向垂直。為了便于物料的排出，篩條之間構成向外擴大的篩縫，同時還向轉子方向傾斜。

在反擊錘式破碎機進料部分還安裝有打擊板，是先承受物料沖擊和磨損的地方。打擊板由托板和襯板等部件組裝而成，托板是用鋼板焊接的，上面的襯板是高錳鋼鑄件，組裝后用兩根軸架裝在機體上。

反擊式破錘式破碎機工作原理

反擊錘式破碎機利用裝在機殼內高速旋轉的轉軸，通過轉盤帶動錘頭沖擊物料使其破碎，機殼上部進料斗注入的物料被高速旋轉的錘頭猛烈沖擊得到破碎，受沖擊的物料由于從轉子上獲得能量，以很高的速度飛向機殼襯板，在此受到破碎，被機殼襯板碰回的物料落到轉子上時，又再次受到?jīng)_擊，就這樣物料受反復沖擊破碎，達到要求后經過卸料篦子板或篩網被排出機外。
