碎石機是礦山機械域中不可少的礦石加工設備，比較常見的碎石機可以分為錘式碎石機、顎式碎石機、反擊式碎石機、沖擊式碎石機、圓錐碎石機等。根據破碎的物料不同又可以分為河卵石碎石機、花崗巖碎石機、石灰石碎石機等。每款碎石機的適用范圍及破碎效果都是不同的，它們對提高礦石的綜合回收利用率及資源化利用發揮著重要作用。

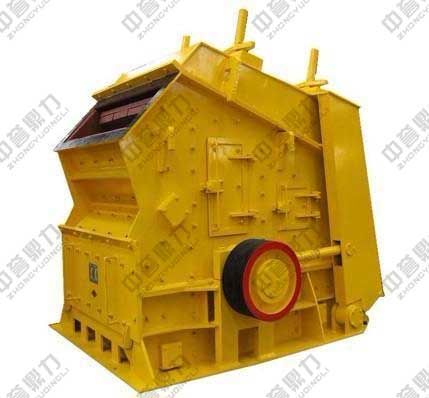

反擊式碎石機運行原理

反擊式碎石機利用沖擊能來破碎物料，當物料進入板錘作用區時，受到板錘的高速?zèng)_擊而破碎，并被拋向安裝在轉子上方的反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎。此過程重復進行，直到物料被破碎至所需粒度，由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料粒度和物料形狀的目的。

錘式碎石機運行原理

錘式碎石機主要是靠沖擊作用來破碎物料的。破碎過程大致為物料進入破碎機中，遭受到高速回轉的錘頭的沖擊而破碎，破碎了的物料，從錘頭處獲得動能，從高速?zèng)_向架體內擋板，篩條，與此同時物料相互撞擊，遭到多次破碎，小于篩條之間隙的物料，從間隙中排出，個別較大的物料，在篩條上再次經錘頭的沖擊，研磨，擠壓而破碎，物料被錘頭從間隙中擠出。從而獲得所需粒度的產品。錘式破碎機分可逆式和不可逆式兩種，可逆式錘式破碎機的轉子可逆，一般用于細碎;不可逆式錘式破碎機的轉子不可逆，一般用于中碎。

顎式碎石機運行原理

鄂式碎石機是通過動顎的周期性運動來破碎物料。在動顎繞懸掛心軸向固定顎擺動過程中，位于兩顎之間的物料便受到擠壓、劈裂和彎曲等綜合作用，開始時，壓力較小，使物料的體積縮小，物料之間互相靠近、擠緊，當壓力上升到過物料所能承受的強度時，即發生破碎。當動顎離開固定顎向反方向擺動時，物料靠自重向下運動。動顎的每一個周期性運動都會使物料受到一次壓碎作用，并向下排送一段距離。經過若干周期后，被破碎的物料便從排料口排出機外。

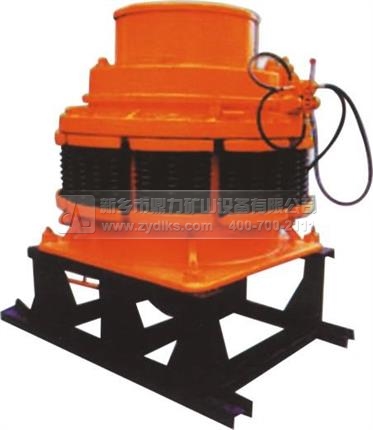

圓錐式碎石機運行原理

圓錐式碎石機工作時，電動機的旋轉通過皮帶輪或聯軸器、圓錐破碎機傳動軸和圓錐破碎機圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的扎臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。

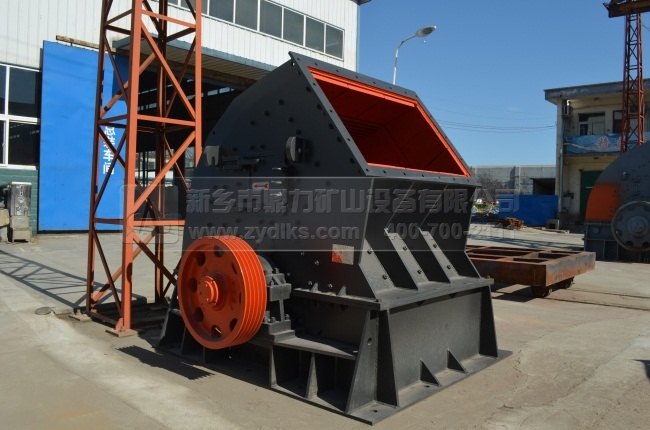

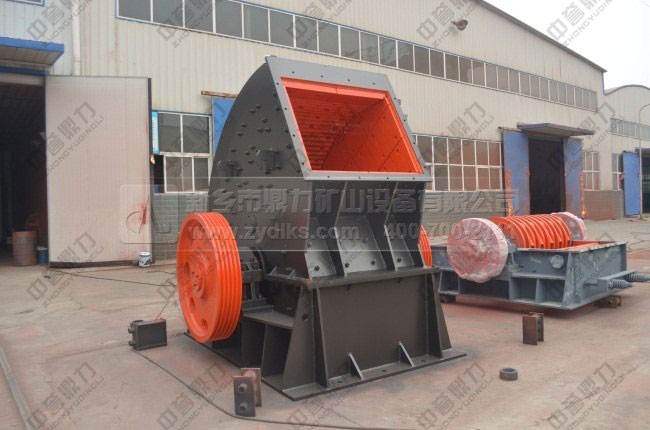

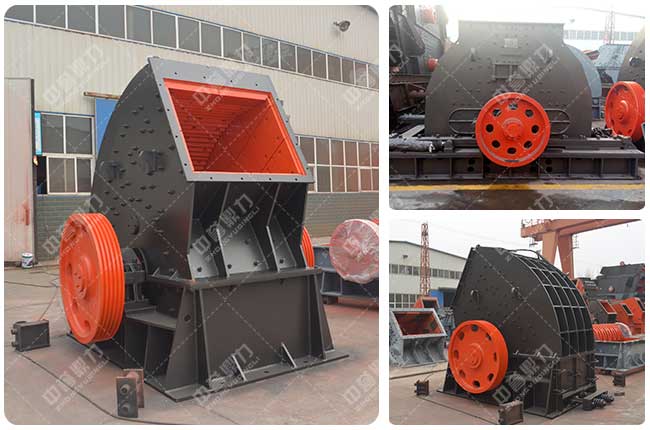

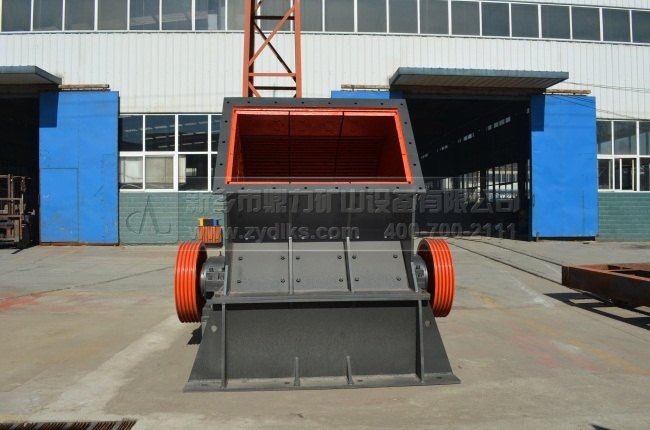

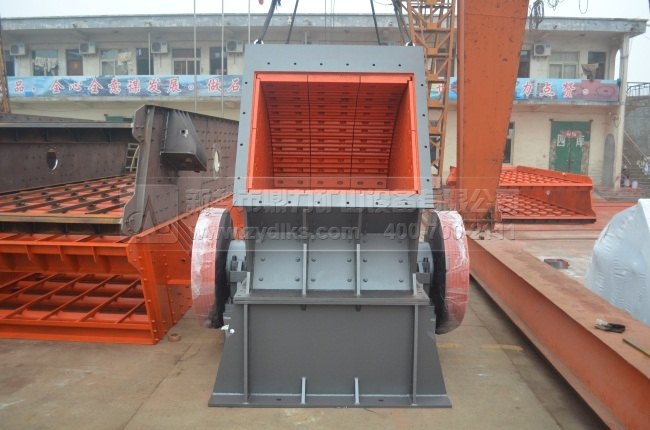

各類大型碎石機圖片
