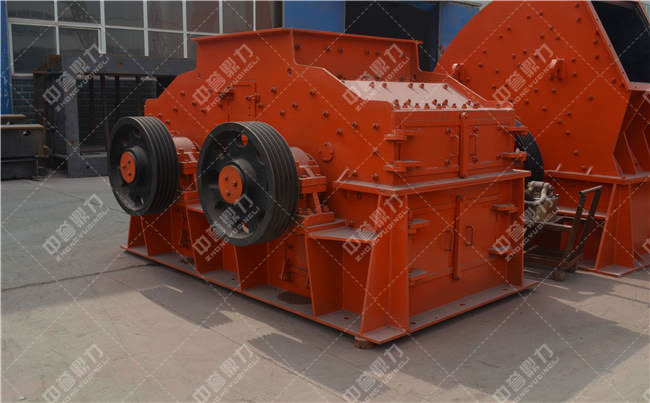

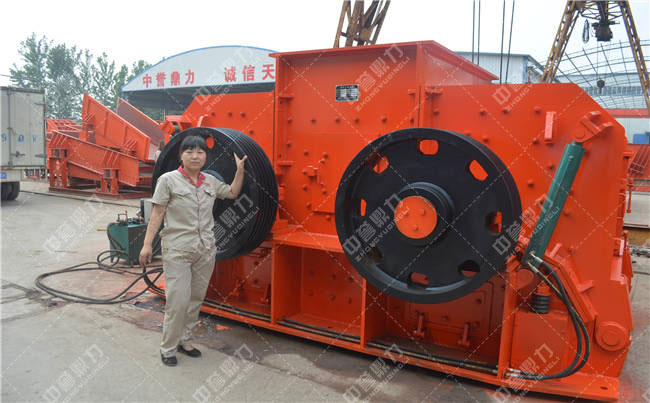

制砂機說明書

制砂機是利用高速運動的物料相互自行破碎以及物料之間的摩擦粉碎達到生產機制砂的效果。制砂機能夠?yàn)楦邔咏ㄖ�、高速公路建設、市政工程、大型水利設施、混凝土攪拌站等諸多域提供的砂石骨料。該設備適用于特硬、中硬及模式性物料的粗碎與細碎作業，它是一種節能、低耗的礦山加工設備。

制砂機工作原理

物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下，與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞擊與粉碎，物料在互相撞擊后，又會在葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎，從下部直通排出，形成閉路多次循環，由篩分設備控制達到所要求的成品粒度。

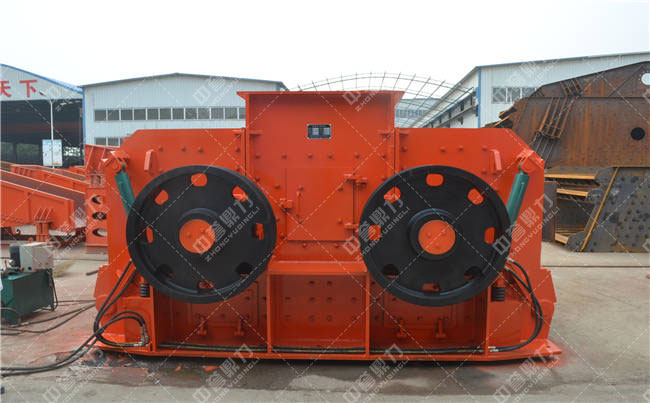

制砂機性能特點

1、本制沙機是目前開發的中、細碎石設備，也是目前上廣泛用于替代圓錐破碎機、對輥機破碎機、球磨機制沙的機型。

2.本制沙機結構新穎、、運轉平穩。

3.能量消耗小、產量高、破碎比大。 本制沙機用途：本制沙機是河卵石制沙生產線種不可少的河卵石制砂設備之一，它的性能已達到際制沙設備行業水平，是實用制砂設備。

4、該制沙機適用于制作建筑用沙，磨料，耐火材料，水泥、石英沙、鋼沙、爐渣粉、銅礦石、鐵礦石、金礦沙、混凝土骨料、瀝青骨料等多種硬、脆物料的細碎與中碎，節能的碎石制沙設備比傳統本制沙機節能 50%，是目前上的制沙設備。

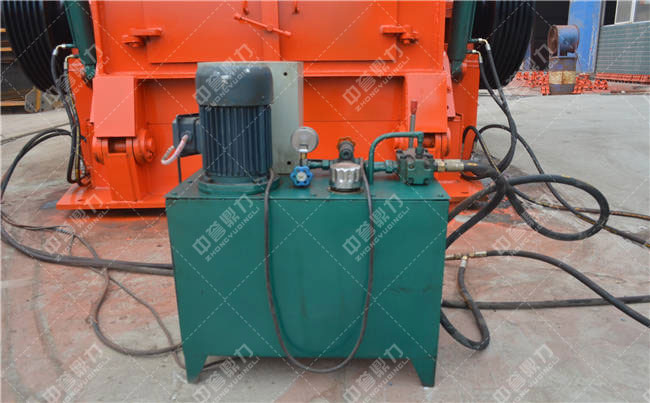

制砂機使用注意事項

隨著家基礎建設的繼續推進，制砂機在砂石行業中應用也越來越廣泛。制砂機是制砂生產線中的關鍵設備，起著作用，因此，制砂機能否正常運轉，關乎著這個制砂生產環節的制砂效率。確操作制砂機很重要，用戶在使用過程中注意以下事項，就能夠很好的保障制砂機的正常運轉。

1、開車前檢查渦動腔觀察門是否關緊，以防止物料從渦動腔觀察門沖出，發生危險。

2、檢查葉輪旋轉方向，從入料口方向看。葉輪應逆時針方向轉動，否則應調整電動機接線。

3、制砂機與輸送設備的啟動順序要注意，正確順序應是這樣的：排料設備——制砂機——給料機，制砂機須空載啟動，待制砂機運轉正常后再進行給料;停機順序正好與開機順序相反。

4、入料顆粒要按規定做，禁止大于規定的物料進入制砂機，否則會引起葉輪的不平衡及葉輪過分的磨損，甚至造成堵塞葉輪通道及入料管，使制砂機不能正常工作。發現過大塊入料應及時排除。

5、排料設備停動時，應及時停止給料，否則會造成壓死葉輪、燒毀電動機，這個問題大家大部分會忽略掉，再次提醒要注意。

6、大家給料要均勻，這個大家一般都能注意到，因?yàn)楝F(xiàn)在都是機械化給料，主要是停止工作時，給料可能會有所不均勻，盡量少出現這種情況。

7、制砂機運轉過程中，聽到有劇烈振動或異常噪聲，應停車檢查，否則機器里的葉輪會損壞。

8、制砂機主軸總成上端軸承為游動端，下端軸承為固定端，拆卸后用手扳動皮帶輪應轉動靈巧。在制砂機運行中，因該裝備屬高速裝備，應注重平安制作。有關人員應遠離裝備，若需上機修理當在停機落后行。涌現問題倡議您請的培修人員處理，未經廠家允許嚴禁擅自拆卸部件。

9、保障進入制砂機的物料中不能混有碎鐵、碎鋼段等不可破碎物料，這些東西會導致制砂機“卡機”，嚴重時會造成零部件的損壞，甚至引發事故。為保障人員安，與生產無關的人員應遠離設備。

10、制砂機在運轉過程中不能有異常的振動或噪音，在設備運轉時應注意觀察，若出現異常振動或噪音，應立即停機檢查，以免引發更大的問題。

11、制砂機葉輪的轉動方向不能倒轉，發現倒轉可能是設備發生故障，應立即停機檢查。

12、定期對設備進行檢查，注意設備中個連接螺栓的松緊度，避免螺栓松動或脫落造成設備的損壞;定期進行小修、中修和大修。

13、傳動皮帶要有一個適當?shù)睦�緊力，雙皮帶傳動時，兩電機的電流差不能大于1，否則容易導致電機燒毀。

14、制砂機的潤滑點每班都需要添加新油，以軸承部件的干凈和良好的潤滑。要注意潤滑油的質量，一般選用的都是特級3#鋰基脂。每任務400小時參加過量光滑脂，任務2000小時關上主軸總成對軸承進行清洗，個別任務7200小時，改軸承。

制砂機常見故障

a.機體擺動過大，原因可能是葉輪上易損件磨損嚴重、給料粒度過大或者制砂機葉輪流道有阻塞物， 排除方法為更換易制砂機損件、減小給料粒度或者取出阻塞物。

b.產品粒度過大，原因可能是三角帶過松，排除方法為拉緊三角帶。

c.空轉阻力過大，原因可能是在軸承上密封蓋內塞料，排除方法為打開上密封蓋。

d.軸承發熱，原因可能是缺油或進粉塵或者軸承損壞，排除方法為加油或清洗軸承或者更換軸承。

e.金屬相碰聲，原因可能是襯板或葉輪易損件脫落，排除方法為重新緊固。
