脈沖袋式除塵器是一種節能環保處理裝置，是為了跟隨環保、綠色礦山生產發展的步伐而研制生產的環保除塵設備。其具有凈化效率高、處理氣體能力大、性能穩定、操作方便、濾袋壽命長、維修工作量小等優點。而且從結構上和脈沖閥上進行改革，解決了露天安放和壓縮空氣源壓力低的問題。

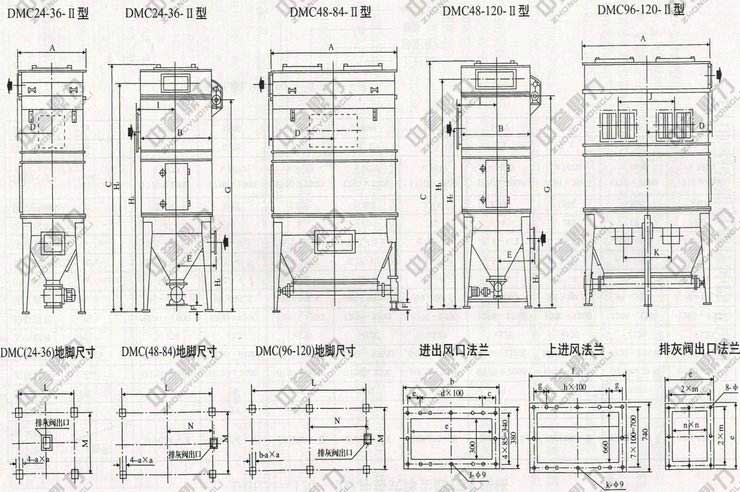

脈沖袋式除塵器結構

脈沖布袋除塵器由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。

1、濾袋、籠骨和花板——濾袋和籠骨組成了除塵器的濾灰系統;花板用于支撐濾袋組件和分隔過濾室(含塵段)及凈氣室，并作為除塵器濾袋組件的檢修平臺;濾袋組件從花板裝入。

a、濾袋

對于整臺鍋爐布袋除塵器而言，濾袋是其部件。濾料質量直接影響除塵器的除塵效率，濾袋的壽命又直接影響到除塵器的運行費用。此濾料為表面過濾型濾料，清灰，減少了粉塵在濾袋表面形成布粉層后板結的可能。

b、籠骨

袋籠采用圓型結構，袋籠的縱筋和反撐環分布均勻，并有的強度和鋼度，防止損壞和變形(縱筋直徑≥φ4、12條，加強反撐環φ5、間距200，φ158×6000)，頂部加裝“η”形冷沖壓短管，用于袋籠的垂直及保護濾袋口在噴吹時的安。

籠骨材料采用20#碳鋼，使用籠骨生產線一次成型，籠骨的直線度和扭曲度，濾袋框架碰焊后光滑、無毛刺，并且有的強度不脫焊，無脫焊、虛焊和漏焊現象。

袋籠采用有機噴涂技術，鍍層牢固、、耐腐，避免了除塵器工作一段時間后籠骨表面銹蝕與濾袋黏結，了換袋順利，同時減少了換袋過程中對布袋的損壞。

2、電磁脈沖閥

電磁脈沖閥是清灰系統的關鍵設備，它的選用關系到除塵器的造價及清灰效果。電磁脈沖閥為噴吹壓力<0.3Mpa的進口電磁脈沖閥，DC24V，φ3"，膜片經久，壽命大于100萬次以上，滿足了脈沖電磁閥的運行要求、大地減少了維護工作量。

3、旁路閥、離線閥

旁動裝置與高溫區保留有的距離，以高溫情況下的動作良好。每臺除塵器配置多套旁路閥門，以滿足除塵器旁路保護功能啟動時煙氣的通過。

離線閥(或稱提除塵器旁路通道布置在進出風管中間，為內置形式)旁通閥和離線閥采氣動快開壓蓋形式、O型雙向密封溝槽，密封圈采用耐酸堿、耐高溫的氟橡膠，一般的耐溫達到200度，使用壽命至少為2年。

兩閥采用動作簡單的直線運動，避免轉動故障率高所引起的麻煩;閥門動作設置導向滑軌，將驅升閥)每室配備一個，使除塵器具有離線清灰、離線檢修功能。

提升閥和旁通閥為薄板型結構。兩閥由氣缸控制，閥門氣缸主要部件選用進口產品，二位五通電磁閥電壓等級為24v。整套閥門結構簡單、，啟閉速度快，關閉時能達到零泄漏要求，通過PLC能控制一個或多個同時工作，關閉一個或多個倉室用于離線清灰、離線檢修。提升閥及手動切換閥關閉時，能該倉室的完離線，實現了除塵器工作狀態下的單倉檢修(手動切換閥亦可兼作調節進風量之用)，提升閥上的限位裝置可使操作人員及時檢測其運行狀況。

脈沖袋式除塵器工作原理

脈沖袋式除塵器的氣體凈化方式為外濾式，含塵氣體由導流管進入各單元過濾室，由于設計中濾袋底離進風口上口垂直距離有、合理的氣流通過適當導流和自然流向分布，達到整個過濾室內空氣分布均勻，含塵氣體中的顆粒粉塵通過自然沉降分離后直接落入灰斗，其余粉塵在導流系統的引導下，隨氣流進入中箱體過濾區，吸附在濾袋外表面。過濾后的潔凈氣體透過濾袋經上箱體、排風管排出。

脈沖袋式除塵器性能優點

1、除塵效率高，袋式除塵器可捕集粒徑大于0.3微米的細小粉塵，除塵效率可達99%以上;

2、使用靈活，袋式除塵器處理風量可由每小時數百立方米到每小時數十萬立方米，可以作為直接設于室內，機床附近的小型機組，也可作成大型的除塵室，即“袋房”;

3、袋式除塵器結構比較簡單，運行比較穩定，初投資較少(與電除塵器比較而言)，維護方便。所以，袋式除塵器廣泛應用于粉塵污染，環境，回收物料等;

4、粉塵處理容易。袋式除塵器是一種干式除塵設備，不需用水，所以不存在污水處理或泥漿處理問題，收集的粉塵容易回收利用。

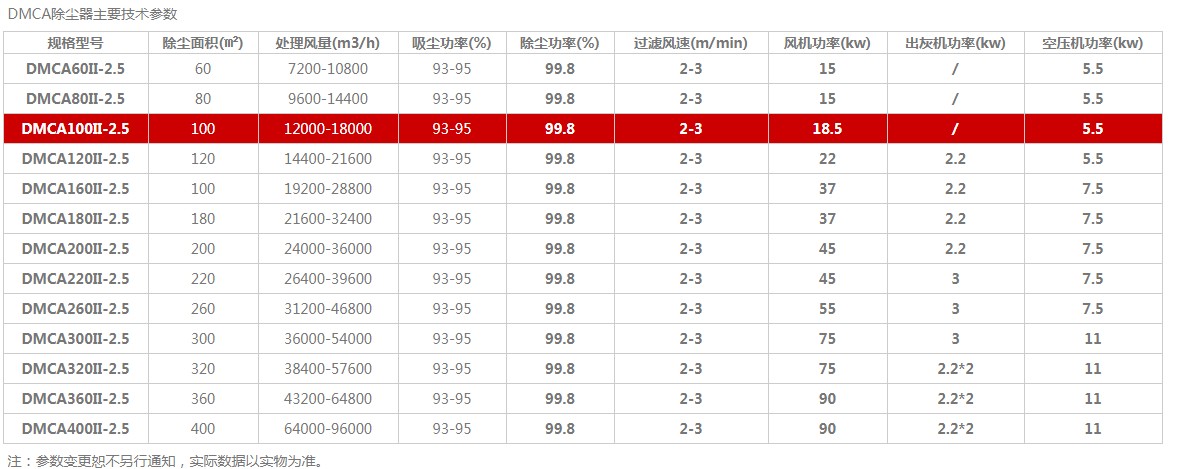

脈沖袋式除塵器型號規格

脈沖袋式除塵器操作規程

1、操作人員須熟悉設備的結構、性能及使用說明，掌握除塵器的操作規程及安條例。

2、除塵器、通風管路、蝶閥、灰斗、濾袋、排灰裝量、脈沖閥、壓縮空氣管道、閥門、油水分離氣缸均在維護使用范圍內。

3、經常檢查各緊固件是否緊固，如有松動應及時緊固。

4、經常檢查各潤滑點是否有潤滑油，潤滑油質、油量達到要求。

5、電機、軸承的溫升不得過50℃。

6、除塵及管路、排灰閥，各部位不得有漏風現象。發現漏風，應及時處理。

7、進風道、排風道、各室之間不得有串風現象。

8、應經常檢查清灰系統的脈沖閥、氣室開關、氣缸、壓縮空氣油水分離器等部位，及時排水、加油，正常工作。

9、應經常檢查布袋是否有破損，上、下口是否緊固，如有異常應及時處理。

10、經常檢查通風管路是否有粉塵堆積，是否有堵塞現象，發現后應及時處理。

11、各吸塵點的控制風量蝶閥，應保持在灰塵不外溢的小位量，不得隨意開大。

12、濾袋骨架應保持完整、光滑，不得有變形、開裂等現象，發現后應及時處理。

脈沖袋式除塵器安裝步驟

1、脈沖布袋除塵器的吊裝要注意防止變形，在設備出廠時，對關鍵部位均焊有吊耳，請用吊耳進行吊裝。

2、箱體、袋室、進出風口、灰斗等安裝后，部連接處密不透氣，要求焊接密封的，須實行氣密焊，用緊固件鏈接的，須加密封墊，并將部緊固件擰緊。對局部漏風處，應用硅膠或環氧樹脂進行堵漏雨。脈沖布袋除塵器的密封好壞是影響正常運轉和壽命的重要因素。

3、組裝氣路部分時，主氣管在廠內已分別制作好，現場只要組裝，控制氣管(接提升閥氣缸)要現場進行下料、套扣等安裝，要求部管路內須清理干凈，無雜物存在，部接頭均應填充密封材料，并經試壓不漏氣。

4、安裝除塵骨架和除塵布袋是部安裝中小心和仔細的工作，因此應放在進行安裝，安裝時，除塵布袋切不可與尖硬物碰撞、鉤劃，即使是小的劃痕，也會使除塵布袋的壽命大大縮短。安裝除塵布袋的方法是先將除塵布袋由箱體花板孔中放入袋室，然后將袋口上部的彈簧圈捏成凹型，放入箱體的花孔板中，再使彈簧圈復原，使其緊密地壓緊在花孔圓周上，將除塵骨架從袋口輕輕插入，直到除塵骨架上部的護蓋確實壓在箱體內花板孔上為止。為防止除塵布袋踩壞，要求每裝好一個濾袋，就裝一個除塵骨架。濾袋、除塵袋籠與花孔板的安裝。

5、脈沖布袋除塵器上的除塵骨架裝好后，還要安裝壓板，以便使除塵布袋上的接地線、除塵骨架、花板三者緊密接觸。煤磨用氣箱脈沖袋式收塵器上的防爆門，出廠前已經調好安裝時不需再調。

脈沖袋式除塵器濾料選擇小技巧

(1)除塵器的濾袋要采用能適應不同工作狀況的濾料,同時也要注意濾料的加工質量。

(2)要求具有強勁的清灰機構,控制設備阻力。

(3)具有完善合理的自動控制程序,除塵 設備連續穩定地運轉。
