顎式破碎機又叫老虎口，是由動鄂以及靜鄂組成一個破碎腔，動鄂相對靜鄂運行擠壓，使物料破碎的大型礦山破碎機設備。可廣泛運用于礦山冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的破碎。被破碎物料的高抗壓強度為320Mpa。

顎式破碎機工作原理：顎式破碎機工作時，活動顎板對固定顎板作周期性的往復運動，時而靠近，時而離開。當靠近時，物料在兩顎板間受到擠壓、劈裂、沖擊而被破碎;當離開時，已被破碎的物料靠重力作用而從排料口排出。在將石塊破碎成小石塊的過程中，優道破碎機通常為“主”破碎機。歷時長，也堅固的破碎機是顎式破碎機。為顎式破碎機喂料時，物料從頂部入口倒入含有顎齒的破碎室，顎齒以力量將物料頂向室壁，將之破碎成更小的石塊。支持顎齒運動的是一根偏心軸，此偏心軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承，軸承須承受的沖擊載荷，磨蝕性污水和高溫。

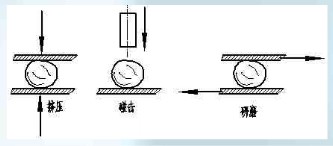

顎式破碎機破碎方式：

 擠壓破碎：破碎機械的工作面對夾于其間的物料施加壓力，當物料受到的壓應力達到其抗壓強度限時破碎。

劈裂剪切破碎：破碎工作面的棱楔入物料而使內部產生拉應力，當其值過物料的抗拉強度限時，物料劈開，并在尖棱與物料接觸點局部產生粉末。

彎曲折斷破碎：夾在工作面間的物料如受集中力作用的簡支梁或多支梁，物料則主要受彎曲應力，但在工作面接觸處受劈裂作用。

擠壓剪切破碎：擠壓破碎和剪切破碎的組合。

沖擊破碎：沖擊破碎包括高速運動的破碎體對被破碎物料的沖擊和高速運動的物料向固定壁的沖擊以及運動物料的相互沖擊。

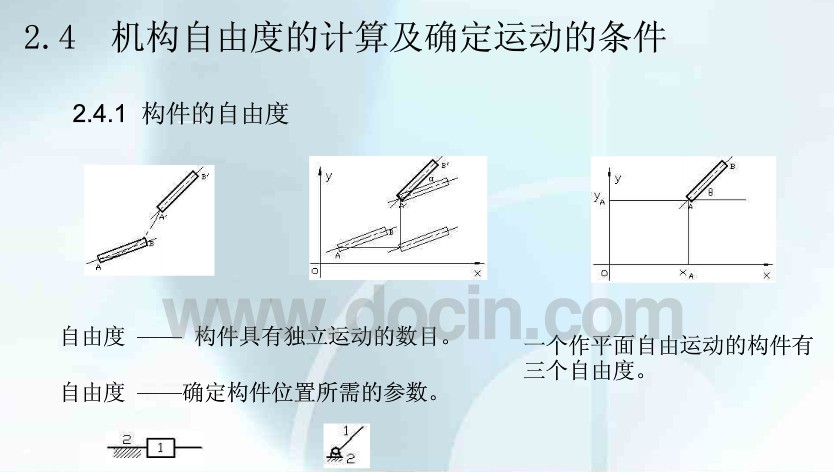

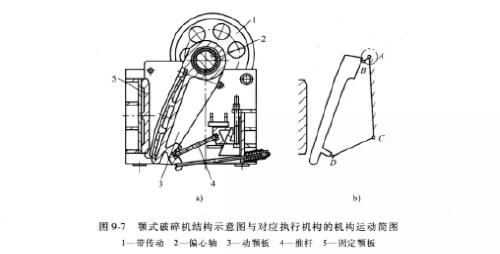

顎式破碎機機構自由度的計算以及運動的條件

顎式破碎機運動軌跡詳解

在顎式破碎機中，我們會由于動顎上的工作阻力即破碎力是從零變到大，再從大變到零，大值發生在偏心軸轉角為160度時。并且破碎力是沿破碎腔高度變化的，也就是從進料口向排料口方向。因此，顎式破碎機在一個工作的循環中，破碎力是可以看作為脈動循環載荷。因此在此運動仿真過程中，此載荷的函數會顯得比較復雜，分析起來也就顯得比較困難，所以我們把此載荷分成五段恒定載荷，其數值就是此破碎力的大值。

對于顎式破碎機進、排料口運動軌跡的仿真分析：在運動仿真的“結果”選項中，我們要選擇“軌跡跟蹤”，可以生成動顎上的某一點軌跡。選擇進、排料口處對應的點，我們也就可以得到該點的運動軌跡。

我們通過對于運動軌跡的觀察可知點的軌跡表示當曲柄(偏心軸)旋轉一周時動顎上的一點所走過的軌跡。顎式破碎機動顎運動軌跡可近似的視為一橢圓，當在破碎機進料口時動顎的運動軌跡為橢圓度比較小的橢圓，而在排料口處為橢圓度較大的橢圓，我們也就恰恰證明了復擺顎式破碎機的理論運動軌跡。

復擺顎式破碎機動顎任意K點位移仿真分析在運動仿真“零部件”選項中，選擇動顎下的“繪制動顎的平動速度幅值、加速度幅軸的曲線”，也就生產相應的曲線。
