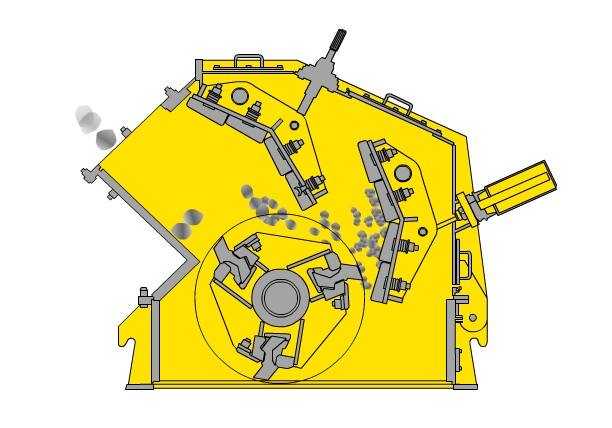

轉子是反擊式破碎機主要的組成零件，也是反擊式破碎機容易磨損的部件，因此需要經常維護。反擊式破碎機轉子是鏈接錘頭以及其他部件的重要關鍵，因此正確的操作更換轉子，是重要的。中譽鼎力整理出反擊式破碎機轉子更換步驟教程，希望對反擊式破碎機操作人員進行轉子更換工作有所幫助。

具體步驟如下：

一、先檢查所以螺栓、銷聯接件的松緊度，因?yàn)樵诟鞣N運輸、運轉過程中，這些聯接件均可能松動、脫落。是轉子體脹套、鎖定板錘的聯接件，如果聯接件松動擰緊所有松動的聯接件。

二、復核機器本身的安裝尺寸，在無塵、清潔的環境下，拆開軸承箱。清理定位銷孔、螺栓孔內的可能水分。清洗軸承、軸承箱。晾干后，裝上軸承箱。軸承座底面法蘭的油污、毛刺、灰塵等。

三、吊索從轉子內側穿過帶輪工藝孔套，在帶輪與主軸配合的輪毅外面可取得一個吊點，在吊索與轉子接觸的部位須架墊類似厚橡膠等物，避免損壞轉子等相關部位，確認吊掛穩妥無誤后，將轉子緩慢放入下殼體內，密切觀察以防磕碰。

四、轉子放入下殼內后，使轉子在殼體內居中，即轉子與殼體內壁四周具有相等的縫隙，使轉子主軸與殼體兩側壁都保持垂直，確認轉子兩軸承座與殼體兩側支撐面均能解除。打開軸承箱上蓋檢查軸承外圈與軸承座的相互位置關系符合設計要求，即確認游動端軸承的外圈端面與軸承箱相關端面之間的間隙滿足主軸受熱伸長和遇冷收縮的需要。

五、找正轉子后，然后進一步以水平儀檢查主軸、軸承蓋和軸承座之間結合面的水平度，通過前述楔形墊鐵進行微調，使這兩處的水平度小等于0.1mm/m。用塞尺檢查兩軸承密封間隙，各向保持等。用百分表檢查轉子主軸與游動端軸承座的加工端面之間的垂直度，垂直度要求小等0.1mm/m，可通過微調轉子的兩個軸承座，使軸承座擺正符合要求。裝好軸承箱，擰緊各聯接螺栓。

六、按照制造廠裝配編號或標記，將相應鎖定軸承座用的的楔形檔塊、楔形壓塊配上。將楔形擋塊與下殼體點焊住。移去楔形壓塊，將楔形檔塊與殼體焊牢。焊接過程須嚴格按照有關焊接規范進行，焊接質量。裝上楔形壓塊及其鎖緊螺栓。然后擰緊軸承座與殼體間的聯接螺栓。將殼體下方的每組墊鐵之間點焊牢固，防止發生移動或錯位。
